戰鬥陀螺 3D Pipeline 報告
概念圖 → AI 生成 3D → 拆件 → 減面 → FBX ｜ Tripo 雲端實測 ｜ 更新：2026-07-07
3
拆分件數
1,998
減面後總面數
502K
原始高模面數
FBX✓
已匯出
一、互動 3D 成果

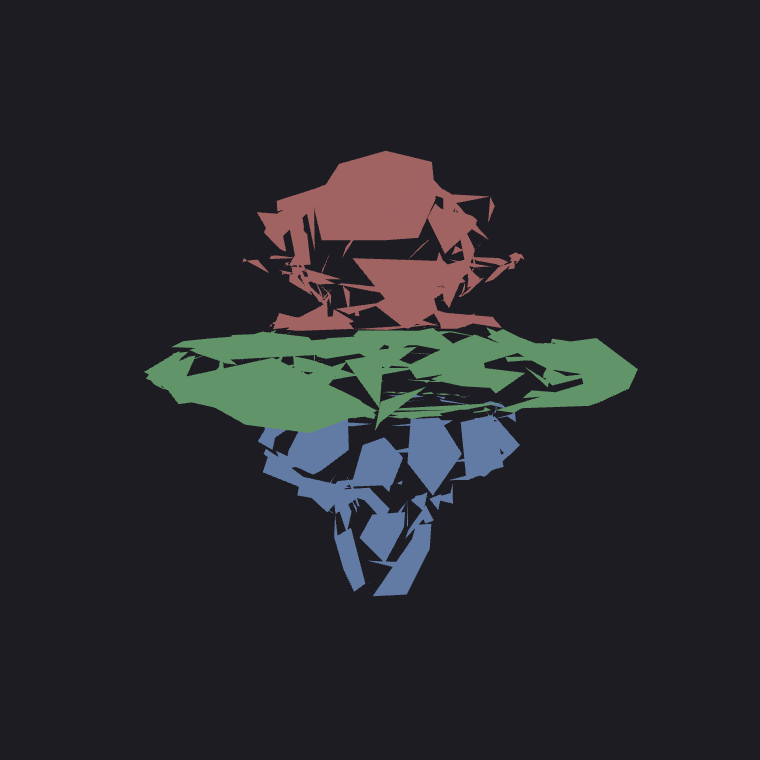

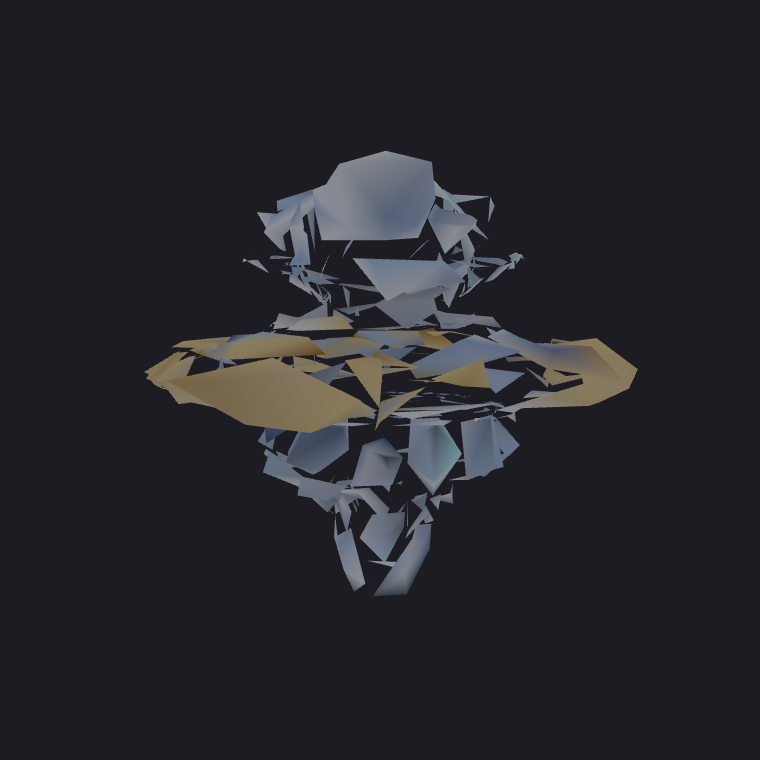

減面版 3 件（1,998 面 + 貼圖）
滑鼠拖曳旋轉、滾輪縮放。這是最終要進遊戲的低模——3 件、共 1,998 面、含烤好的貼圖。
高模版 3 件（502,442 面 + 貼圖）
Tripo 生成原模拆件後的完整高模，供比對細節。載入較大（12MB）請稍候。
二、產物一覽
| 階段 | 檔案 | 面數 | 件數 | 做法 |
|---|---|---|---|---|

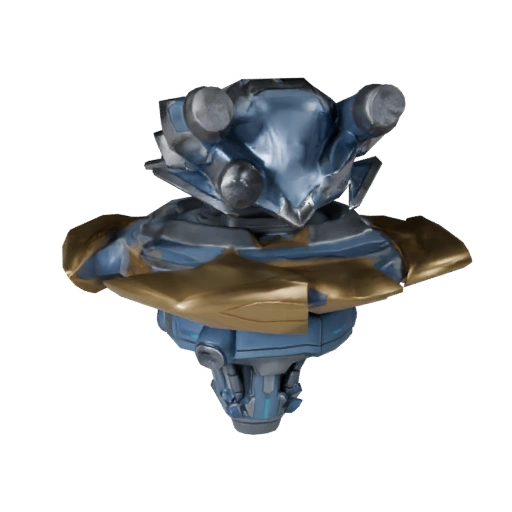

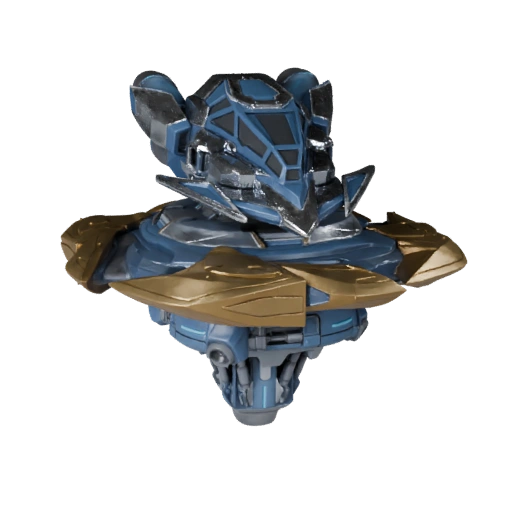

| AI 生成 | 原始高模 GLB | 502,442 | 1 | Tripo 雲端（概念圖 → 3D） |
| 拆件 | 高模 3 件 GLB | 502,442 | 3 | 本地：沿 Y 軸高度切 |
| 減面 | 低模 3 件 GLB | 1,998 | 3 | 本地：quadric 減面 + 烤貼圖 |
| 匯出 | 低模 FBX | 1,998 | 3 | Tripo convert_model → FBX |

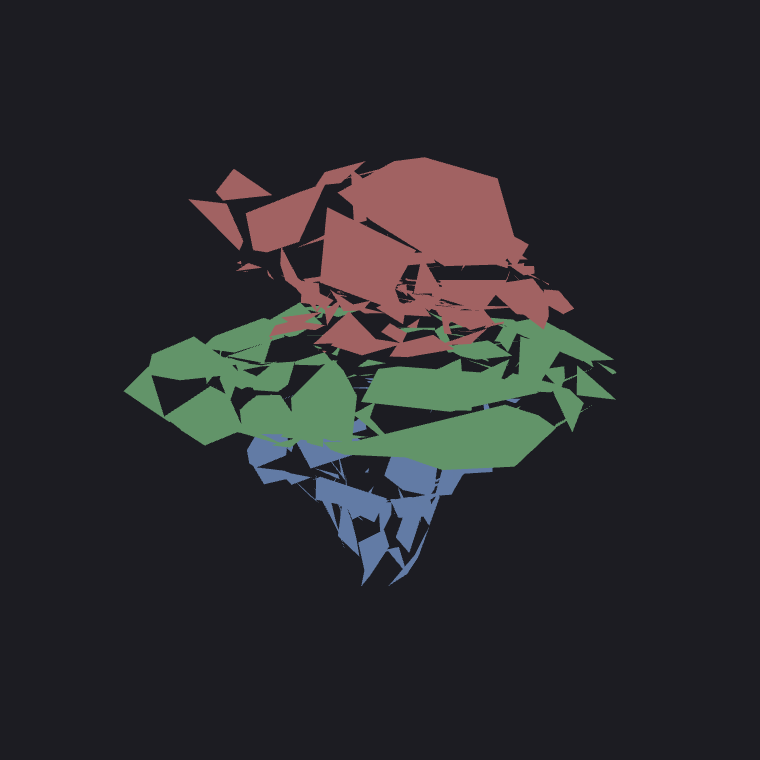

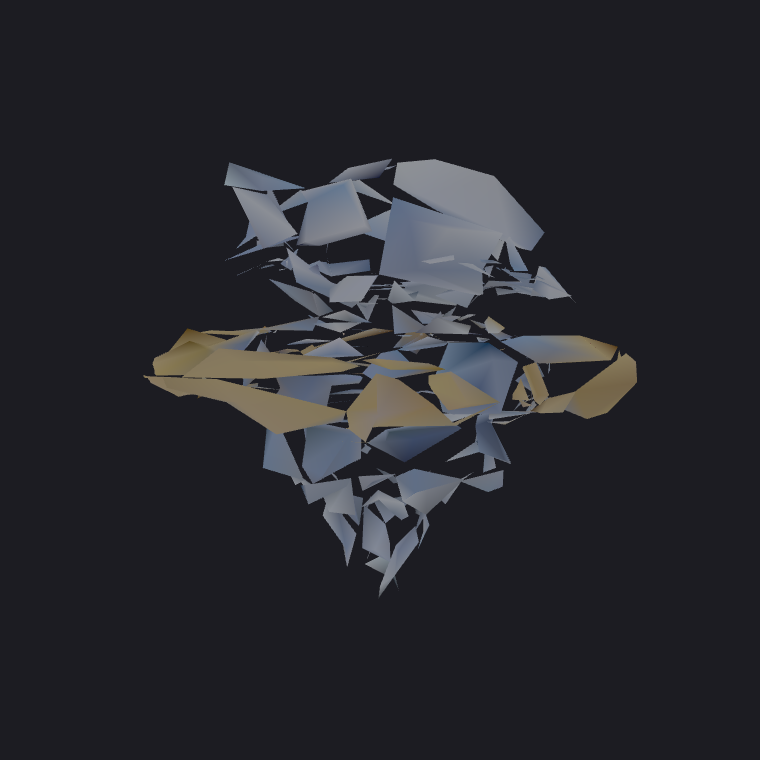

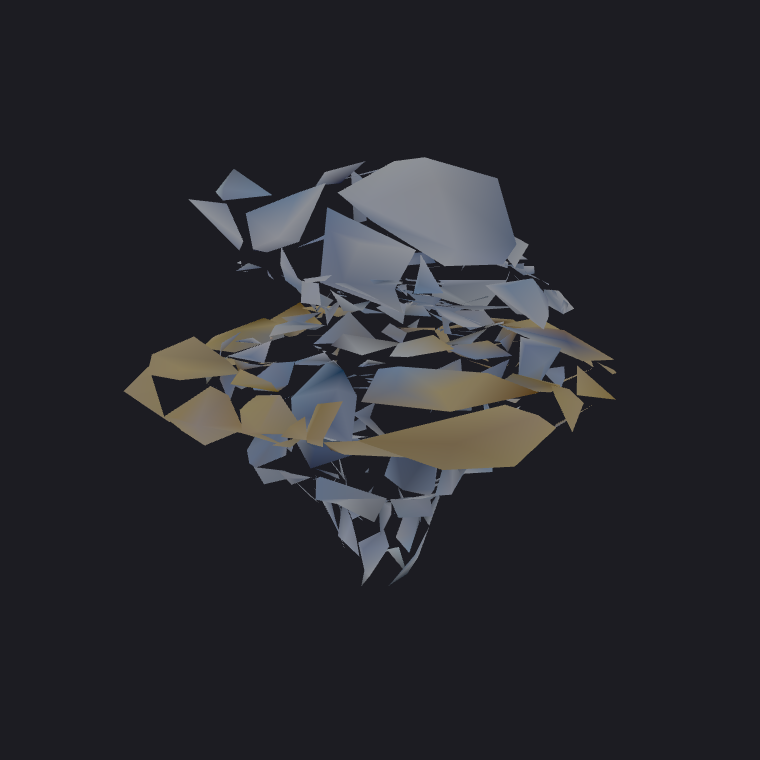

三、渲染圖
四、Tripo API 實測狀況（給成員參考）
① 減面 smart_lowpoly 本次雲端失敗，改本地
- 參數：
face_limit（目標面數）、quad（四邊面）、bake（烤貼圖）、part_names。 - 本次呼叫回 task，但狀態 EXPIRED（過期，抓不到檔）——原因是輸入的 import task 在減面完成前 TTL 過期（跨 session 拖太久）。不是 API 不能減面。
- 「減面很久正常嗎」→ 雲端減面本身是分鐘級；慢是因為每步空等＋task 過期重跑。修法：import 完立刻接減面、一產出馬上下載。
- 因此本次最終低模是本地 quadric 減面做的（穩定、可控件數）。
② 能不能下提詞（prompt）分開看
- 後處理 API（減面／分件／轉檔）不吃文字提詞，吃的是「上一個 task 的 model id ＋ 數值參數」。
- 生成端才吃提詞：
text_to_model/image_to_model（圖 ＋ 可選 prompt）。 - 結論：「API 沒辦法下提詞」要分開講——後處理沒有、生成有。
③ 3 件是誰做的 不是 Tripo
- Tripo 的

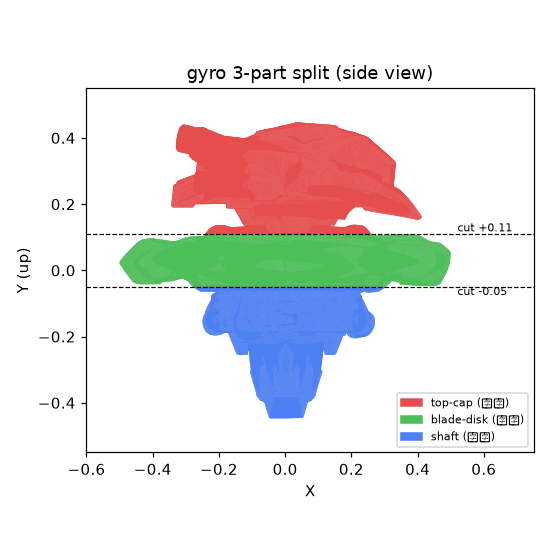

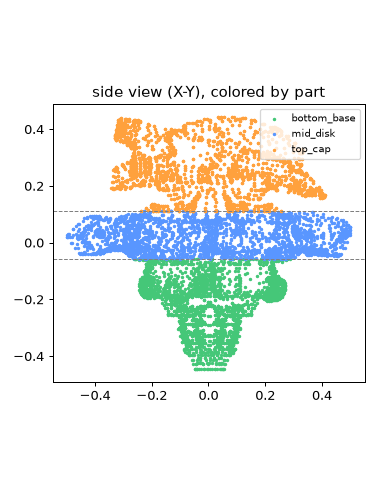

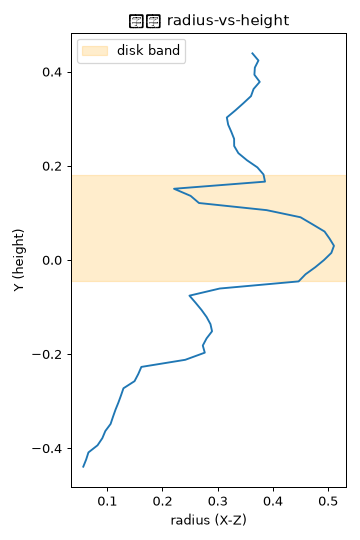

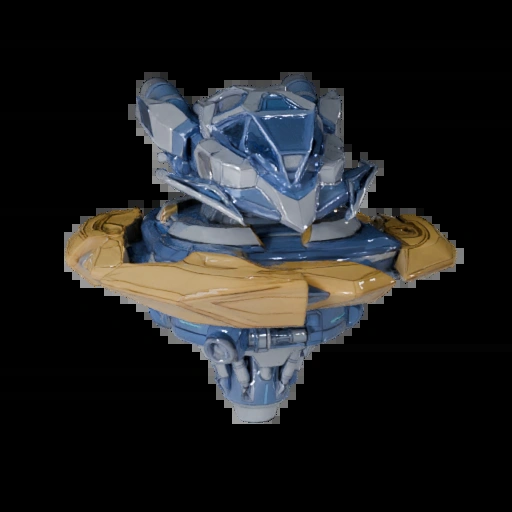

mesh_segmentation跑成功但沒給乾淨的 3 件（照它自己邏輯分、件數不受控，見上方渲染圖）。 - 真正切成 3 件是本地用「高度切」（沿 Y 軸依半徑輪廓分段）。件數與切點都可控。
④ 鋸齒／表面階梯感
- 原模 50 萬面本身表面就有階梯感（生成階段解析度限制），減面後在低面數更明顯。
- 改善方向：
quad四邊面重拓 ＋ 貼圖補細節，或生成端提高品質後再減面。
五、下一步
- 用 Tripo 雲端重跑
smart_lowpoly（修好時間／過期問題，一產出立即下載）＋mesh_segmentation，實測雲端能否取代本地切法。 - 比較「雲端減面 vs 本地減面」的面數控制、貼圖品質、鋸齒程度。
